真空氣相干燥設備中的真空系統包括主真空系統和泄漏泵系統兩部分。

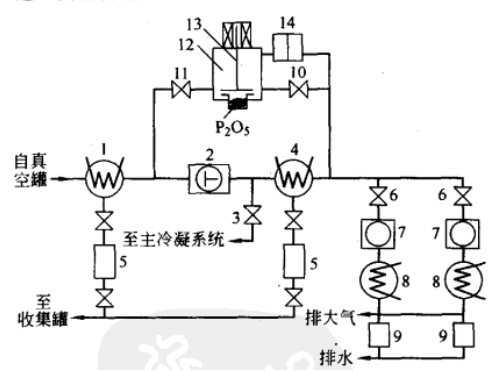

①系統構成主真空系統的構成如圖1所示、主要由主泵(羅茨真空泵)、前級泵(旋片式真空泵或滑閥式真空泵)、前級冷凝器、中間冷凝器、排氣分離器、水蒸氣壓力儀以及管道、閥門等構件組成，作用是在準備階段、高真空階段及真空泵油時對真空罐抽真空。雖然在降壓階段真空雄中的煤油基本排光，但在絕緣材料中還含有殘留的煤油，因此在高真空階段，進人主真空系統的氣體仍含有一定的煤油蒸氣.會在前級冷凝器和中間冷凝器中冷凝成液體，而氣體中的水蒸氣成分則被前級泵排出，在排氣冷凝器中凝結收集。兩個前級泵還擔負著在熱發器和真空罐發生翻氣報警時進行緊急抽空的任務。緊急抽空是通過閥3的管道經冷凝系統的主冷凝器進行的，冷凝器用以保證抽空時煤油熱氣冷凝.盡誣使煤油蒸氣少進入真空機組.
