一、K型擴散泵概述：
K型擴散泵亦K型金屬油擴散泵用于高真空和超高真空抽除高真空系統中對工作液體無嚴重危害的氣體，它不能直接對大氣排氣，需要配置前級泵。K型擴散泵應用于電子工業、化工、原子能工業、空間模擬試驗。
二、K型擴散泵工作原理：
當前級泵將擴散泵內抽至此10pa左右的預真空后，在室溫下具有低飽和蒸汽壓的工作液，由加熱器加熱，產生的油蒸汽沿蒸汽導管向上運動，經幾級噴嘴定向，高速噴出，將擴散在油蒸汽中的氣體帶到前級端。由前級泵排除到大氣中，油蒸汽噴射在泵壁后，遇到冷卻后，又流回到泵底，由此重復工作，從而達到高真空目的。 |
三、K型擴散泵技術參數表： |
| 項目Item 型號Model |
極限壓強 Ultimate Pressure (Pa) |
抽氣速率 Pumping speed (L/S) |
前級壓強 Fore Pressure (Pa) |
注入油量 Oil tilling (L) |
加熱功率 Heating Power (KW) |
重量 Weight (Kg) |
| K-100B/k-100 |
7×10-5 |
300 |
40 |
0.11 |
0.65 |
9 |
| K-150 |
7×10-5 |
800 |
40 |
0.3 |
1-1.2 |
17 |
| K-200 |
7×10-5 |
1500 |
40 |
0.5 |
1.5-1.6 |
22 |
| K-300 |
7×10-5 |
3300 |
40 |
1.3 |
2.1 |
73 |
| K-400 |
7×10-5 |
5300 |
40 |
2.5 |
4.8 |
100 |
| K-500 |
7×10-5 |
8000 |
40 |
7 |
7.8 |
- |
| K-630 |
7×10-5 |
13000 |
40 |
6 |
8.4 |
|
| K-630A |
7×10-5 |
14000 |
40 |
6 |
14.4 |
- |
| K-800 |
7×10-5 |
22000 |
40 |
15 |
19.8 |
- |
| K-1000 |
7×10-5 |
40000 |
40 |
20 |
26.4 |
- |
|
四、K型擴散泵的性能曲線圖： |
 |

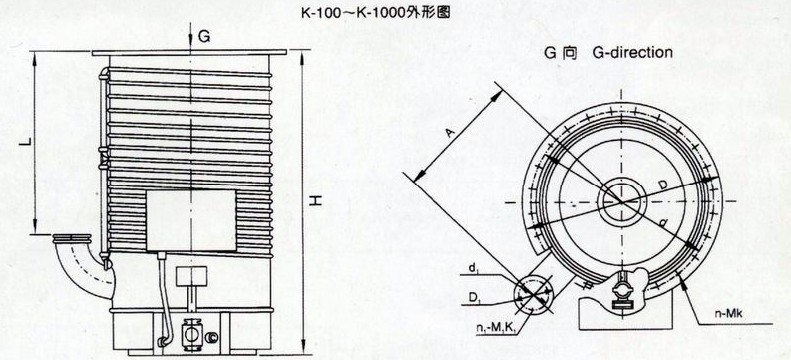

| 五、K型擴散泵的安裝尺寸圖： |
 |
| 項目Item型號Model |
D |
d |
A |
L |
H |
D1 |
d1 |
n-MK |
n1-M1K1 |
| K-100B |
170 |
145 |
130 |
125 |
316 |
78 |
64 |
4-M10 |
4-M6 |
| K-150 |
220 |
195 |
180 |
165 |
480 |
110 |
90 |
8-M10 |
4-M8 |
| K-200 |
275 |
250 |
240 |
200 |
550 |
125 |
105 |
8-M10 |
4-M8 |
| K-300 |
380 |
350 |
330 |
280 |
705 |
145 |
125 |
8-M12 |
4-M8 |
| K-400 |
500 |
465 |
440 |
360 |
900 |
170 |
145 |
8-M16 |
4-M10 |
| K-500 |
610 |
580 |
400 |
585 |
1015 |
165 |
145 |
16-M12 |
8-M8 |
| K-630 |
750 |
720 |
510 |
770 |
1260 |
165 |
145 |
20-M12 |
8-M8 |
| K-630A |
750 |
720 |
510 |
770 |
1260 |
165 |
145 |
20-M12 |
8-M8 |
| K-800 |
920 |
890 |
600 |
965 |
1560 |
225 |
200 |
24-M12 |
8-M10 |
| K-1000 |
1120 |
1090 |
815 |
1275 |
2000 |
225 |
200 |
32-M12 |
8-M10 |
|
