各種電子槍都沿用高質量的經過濾波和穩壓的電源。濾波和穩壓級取決于電子槍的系統,且在較大程度取決于電子槍的需要。不管采用何種焊接方法，都可以把焊接系統分為兩類:能焊接各種形狀焊件的通用系統和專用系統。后者是為了解決特殊接合問題。目前美、法、英、德、日本、俄羅斯等國都制造出了具有各種質量和工作范圍的電子束系統。當前在歐美用得多的是哈米爾頓(Hamilton)焊機和西雅基(Sciaky )焊機。這兩種焊機的真空室大，可以在寬的工作范圍操作，也可以使電子束跟蹤運動或偏轉，可以按各種不同大綱或程序工作。哈米爾頓標準系統使用的是固定式的斯迪格瓦電子槍，而西雅基電子束焊機使用的是經改進的可移動的皮耳斯槍。大多數電子束焊接設備的功率可到30kW，而且常在30kV --150kV電壓下工作。

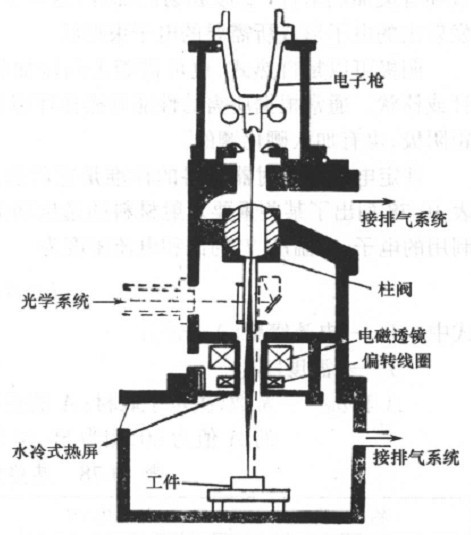

硬真空電子束焊機如圖一所示，此為哈米爾頓標準分公司生產的標準型電子束焊機。該電子束焊機各部分是獨立的，可以單獨更換，共分為五個主要部分:
①電子光學組件
利用自加速型斯迪格瓦爾型電子槍形成焦深很長的尖細聚焦電子束。由電磁透鏡能把6kW的電子束聚焦成直徑為0.4mm的束點。電磁透鏡下方設有偏轉線圈，電子束在線圈下方300mm處可以沿X,Y方向偏轉，偏轉的最大幅度為16mm。
②焊接室
在焊接室內X方向上安裝了齒條，Y方向安裝了滾珠絲杠，構成無間隙傳動的工作臺。工作臺尺寸為X長650mm, Y長430mm。工作臺上設有焊接夾具和安裝焊件用的T型槽。
③抽真空系統
抽真空系統安裝在焊接室后面�？刂票P上用開關控制所有真空泵和真空閥。在約2min可以達13.3Pa(10-1Torn) , 5min可達0.0133Pa。
④高壓電源單獨設在油槽內。
從6kW的高壓電源可獲得150kV, 40mA的輸出功率。輸出功率決定于高壓電源的大小。為了延長燈絲使用壽命，控制好開始焊接時電子束上升的時間，裝備了燈絲電流漸增電路。
⑤控制臺
電子槍控制部分，低壓電源、繼電器盤都安裝在控制臺上。當裝卸焊件而需要打開焊接室時，可以用隔離閥把高真空的電子槍室與焊接室隔開。
|
