簡述2BW4-353-0型水環式真空泵組的工作流程



2BW4-353-0型水環式真空泵組是由2BE1353-0水環式真空泵、汽水分離器、工作水冷卻器、氣動控制系統、高低水位調節器連接管、閥門、共用底盤及電氣控制設備等組成。

真空泵組工作流程見圖1,由凝汽器抽吸來的氣體經氣體吸入口(件1)、氣動蝶閥(件2),管道(件3)進入2BE1353-0水環式真空泵(件5),該泵F由490r/min低速電動機(件7)通過聯軸器(件6)驅動,由真空泵排出的氣體經管道(件9),進入汽水分離器(件8),分離后的氣體經氣體排出口(件10)排向大氣。分離出來的水通過水位調節器(件11)的補充水一起進入冷卻器(件13)。冷卻后的工作水,一路經孔板(件4)噴入真空泵進口,使即將抽入真空泵氣體中的可凝部分凝結,提高了真空泵的抽吸能力;另一路直接進入泵體,維持真空泵的水環和降低水環的溫度。冷卻器冷卻水一般可直接取自凝汽器冷凝水,冷卻器冷卻水出水接入凝汽器冷卻水出水。

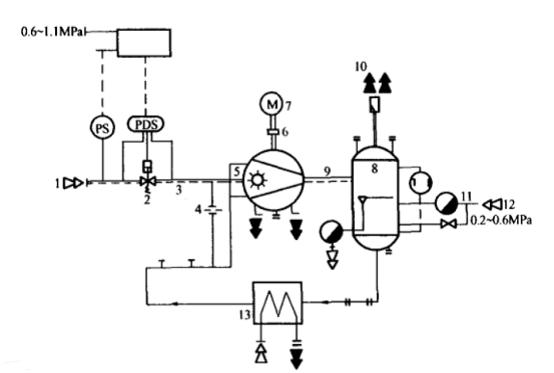

2BW4-353真空泵組工作流程
圖1 2BW4-353真空泵組工作流程

1-氣體吸入口;2-氣動蝶閥;3-管道;4-孔板;5-水環式真空泵;6-聯軸器;7-電動機;
8-汽水分離器;9-管道;10-氣體排出口;11-水位調節器;12-補充水入口;13-冷卻器
